AEM：通過光譜分辨加速壽命分析揭示有機(jī)太陽能電池的光降解途徑發(fā)表時(shí)間：2022-12-23 17:02

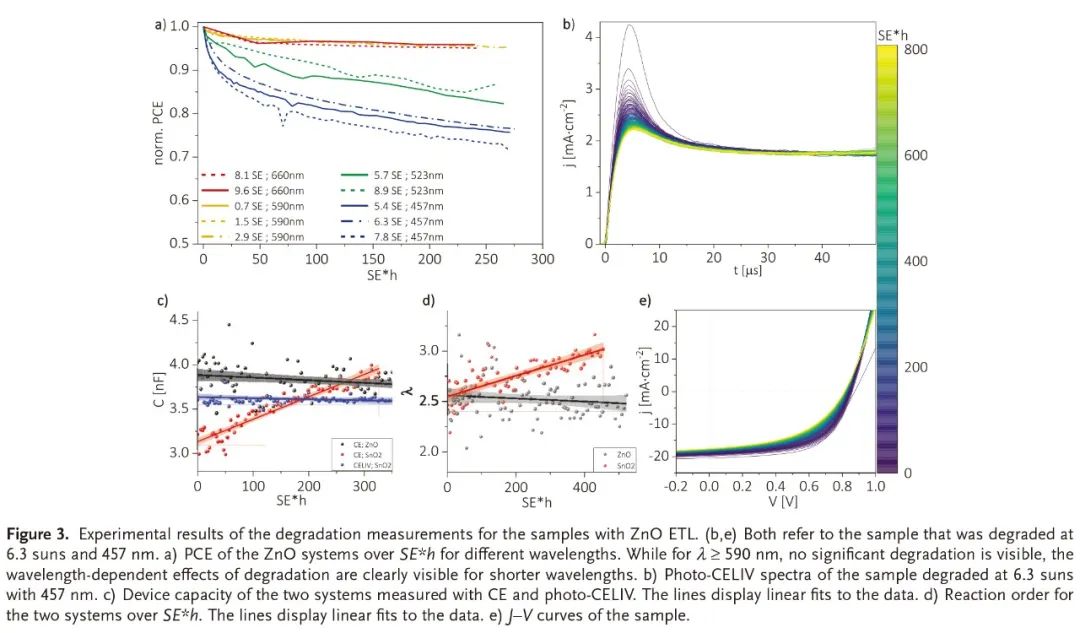

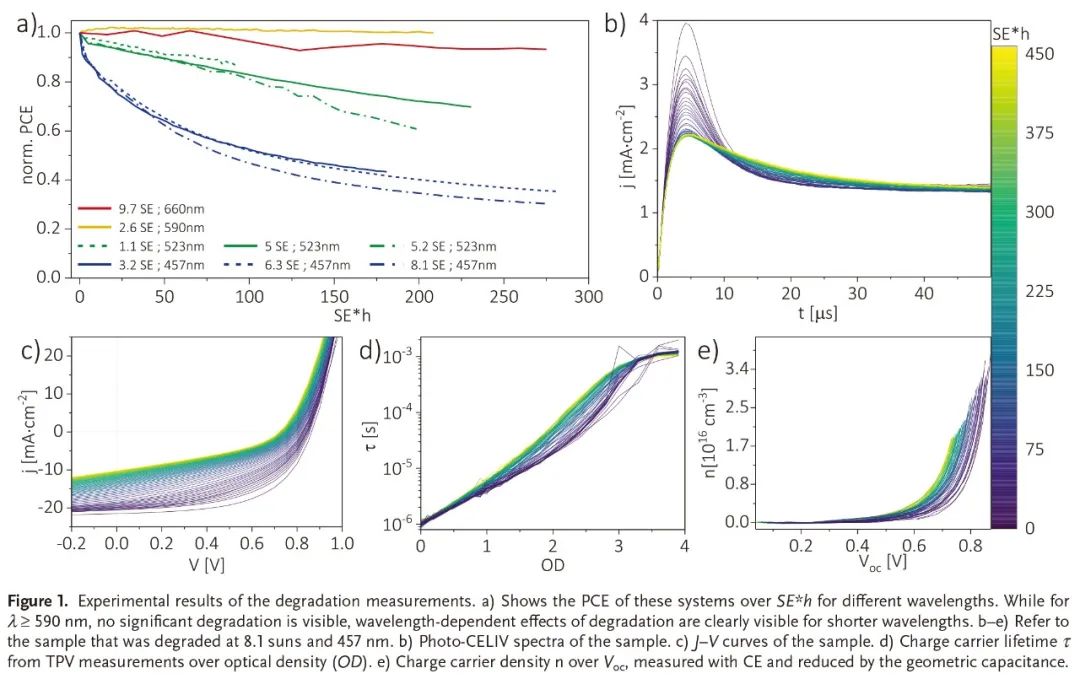

主要內(nèi)容 文中提出了一種用于有機(jī)太陽能電池（OSC）穩(wěn)定性測試的方法，旨在為OSCs降解模式的原因提供更獨(dú)特的見解。該方法涉及使用高輻照量的單色光來加速孤立的降解機(jī)制，同時(shí)通過一系列原位穩(wěn)態(tài)和瞬態(tài)光電測量來監(jiān)測器件。 實(shí)驗(yàn)結(jié)果伴隨著漂移擴(kuò)散模擬，以定位降解途徑。將基于PM6：Y6的OSCs進(jìn)行了測試，已知其壽命范圍相當(dāng)廣泛，取決于器件架構(gòu)、材料批次或降解條件。實(shí)驗(yàn)明確了導(dǎo)致PM6：Y6層內(nèi)部陷阱態(tài)密度增加的一種降解機(jī)制。 瞬態(tài)模擬表明，這些狀態(tài)是在PM6：Y6和電子傳輸層之間的界面處或周圍形成的。此外，還證明了光照波長對降解模式的主導(dǎo)影響。器件的降解速率與光強(qiáng)度呈線性增長，使得高強(qiáng)度和光譜選擇性降解成為加速穩(wěn)定性測試以加快穩(wěn)定OSCs開發(fā)的有效方法。 文中使用我公司的仿真軟件Setfos漂移擴(kuò)散模塊來仿真定位器件結(jié)構(gòu)內(nèi)的機(jī)制。     Revealing Photodegradation Pathways of Organic Solar Cells by Spectrally Resolved Accelerated Lifetime Analysis Paul Weitz, Vincent Marc Le Corre, Xiaoyan Du, Karen Forberich, Carsten Deibel, Christoph J. Brabec, Thomas Heumüller |
